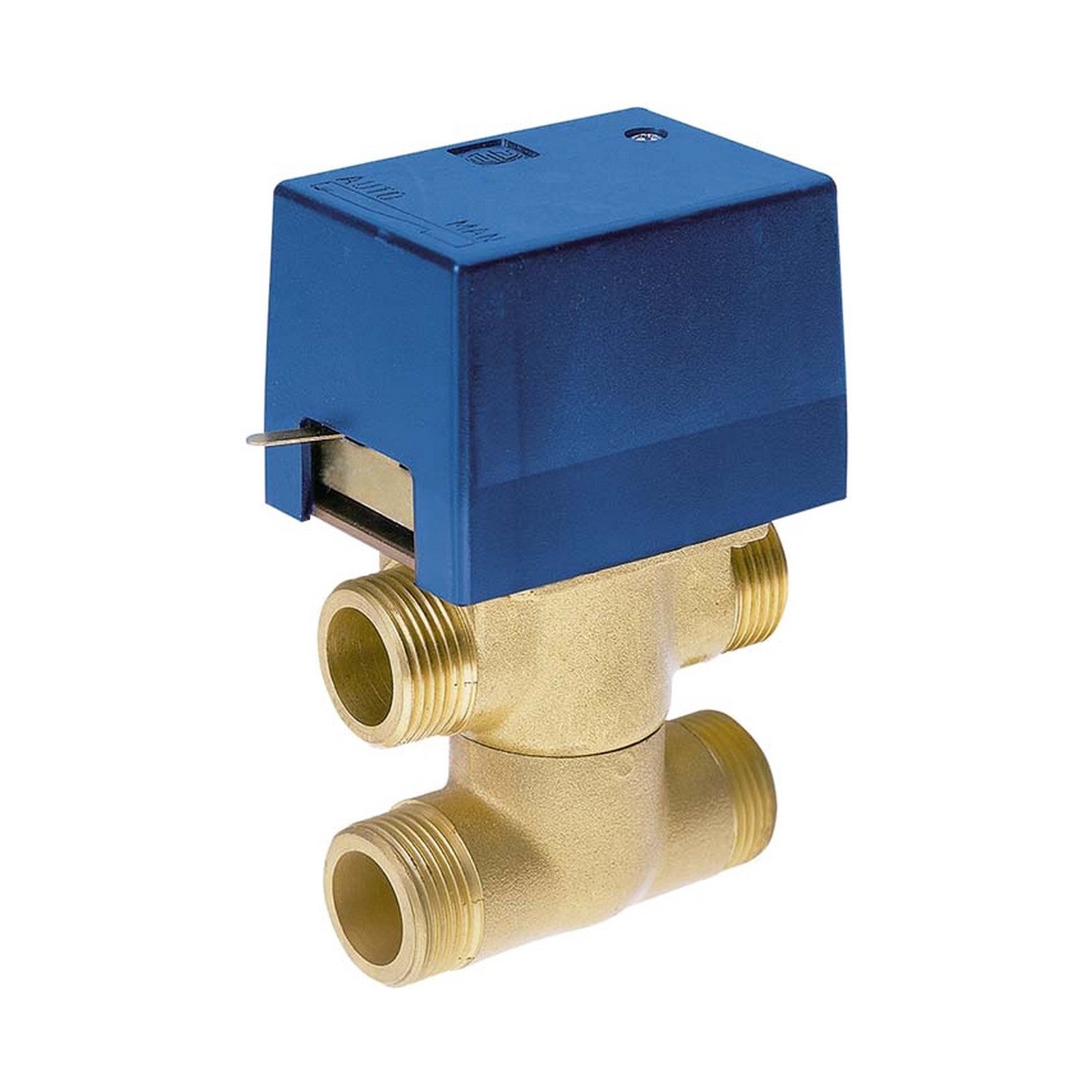

SFC 4 VIE

VALVOLE DI ZONA MOTORIZZATE CON RITORNO A MOLLA PER COLLETTORI COMPLANARI.

Le valvole SFC Sono azionate da un motorino elettrico e possono assumere due posizioni di funzionamento a seconda che quest’ultimo sia alimentato o no. Su richiesta puó essere montato un interruttore ausiliario che viene azionato durante la commutazione della valvola. Le valvole sono dotate di una leva
esterna per il posizionamento manuale dell’otturatore in posizione centrale. Inoltre hanno un by-pass incorporato
per l’equilibrio del circuito idraulico a valvola chiusa.

CARATTERISTICHE TECNICHE:

• TTensione di alimentazione nominale 230 V a.c. (dispon. 24, 110 V a.c.; 50 Hz)


• Potenza assorbita 5 ÷ 6 W


• Grado di protezione IP 22 Norme IEC 529 - Rif. Norme  europee CEI EN 60529


• Portata dei contatti ausiliari: 3 A, 250 V a.c.


• Massima pressione differenziale 0.92 Kg/cm2 (90.2 kPa)


• Pressione nominale PN 10 Kg/cm2


• Coefficiente di portata Kv 9 m3/h con ΔP= 1 bar


• Limiti di temperatura del flusso: +5 ÷ 110 °C


• Max. temperatura ambiente: 60 °C


• Tempo di apertura nominale: 10 sec.


• Tempo di chiusura nominale: 4 sec.


• Lunghezza totale cavo standard: 1000 mm

Codice: 7.001.01031

Modello: SFC 25 M1

Descrizione: Valvola di zona a 4 vie con by-pass incorporato per il bilanciamento delle perdite di carico

Attacchi gas: Maschio

G1: 1"

E: 157mm

L:  50mm

Kvs: 10,0

Dim.: 1"
